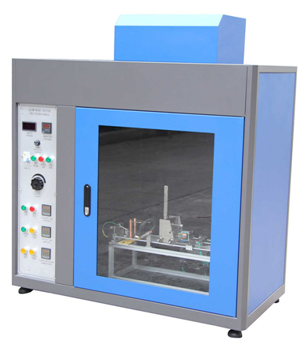

灼热丝试验仪

产品中心

建筑电气电缆系列检测设备

灼热丝试验仪

灼热丝试验仪根据IEC60695-2-10~13（GBT5169.10~13）、IEC60335-1(GB4706.1)、IEC60884-1（GB2099.1）、IEC60598-1（GB7000.1）、IEC60950（GB4943）、UL746A等标准中“灼热丝试验方法”的要求设计制造，适用于电工电子产品、家用电器及其材料进行着火危险试验，模拟灼热元件或过载电阻之类的热源或点火源在短时间所造成的热应力。本仪器采用钢结构中喷涂，进口仪表显示、操作方便、性能稳定，适用于各级质检部门和相关企业进行耐燃试验使用。

产品概述技术参数产品特点操作方法

【产品概述】
灼热丝试验仪根据IEC60695-2-10~13（GBT5169.10~13）、IEC60335-1(GB4706.1)、IEC60884-1（GB2099.1）、IEC60598-1（GB7000.1）、IEC60950（GB4943）、UL746A等标准中“灼热丝试验方法”的要求设计制造，适用于电工电子产品、家用电器及其材料进行着火危险试验，模拟灼热元件或过载电阻之类的热源或点火源在短时间所造成的热应力。本仪器采用钢结构中喷涂，进口仪表显示、操作方便、性能稳定，适用于各级质检部门和相关企业进行耐燃试验使用。
【执行标准】
GB/T5169.10-2006 《电工电子产品着火危险试验部分：灼热丝/热丝基本试验方法》
GB4706.1-2005《家用和类似用途电器的安全部分通用要求》
GB2099.1《家用和类似用途插头插座试验方法》
GB7000.1《灯具部分一般要求与试验》
GB4943《信息技术设备：安全部分通用要求》

【技术参数】

1．灼热丝：Ø4mm±0.04mm，Ni/Cr(成分比例77/20)；

2．灼热丝温度范围：0℃～1000℃(数显)；

3．温度波动度：<3度；

4．热电偶：Ø1mm，K型，进口绝缘式耐高温铠装热电偶；

5．电流调节范围：0~160A；

6．灼热丝对样品施加的力：0.95N±0.1N；

7．灼热丝烫入深度：7mm±0.5mm(微型电磁铁控制,烫入深度可微调)；

8．样品小车驱动方式：直流电机驱动滚珠丝杠,样品小车运行匀速,平稳；

9．试品移动速度：10mm/s～25mm/s；

10．灼热时间：0~99.99s(数显可预置)；

11．起燃时间：0~99.99s(数显可预置)；

12．火焰熄灭时间：0~99.99s(数显可预置)；

13．引燃铺垫板：厚10mm的松木板外覆标准绢纸（12g/m2～30g/m2）；

14．箱体内部容积：0.5m3(0.75m3或1m3可选) ；

15．外形尺寸:宽1170mm*深630mm*高1330mm；

16．外壳材料: 铁板喷涂；

17．排气孔: Ø100mm；

18．工作电源：220V,50Hz,10A.

【型号规格】

型号

检测项目

构成

SKY3001

电工电子产品、家用电器及其材料进行着火危险试验

主箱体，电气配件，机械组件

备注：

1、以上型号产品为手动控制方式。
