CABRZY建筑遮阳系数测试系统

【产品概述】
窗的太阳得热量是影响建筑能耗的一个非常重要的因素。评价窗的太阳得热性能的指标是太阳得热系数（SHGC，Solar Heat Gain Coefficient）。然而，目前我国国内并没有能够测量窗太阳得热系数的设备，也就无法获得窗太阳得热系数的实验检测数据，要得到某种窗的太阳得热系数值也只能是通过国外一些软件的模拟计算，这就给窗的节能评价带来了实践上的障碍。因此本单位在国外现有研究成果的基础上，根据NFRC的相关规定，提出了窗太阳得热系数的实验测量方法——标定热箱法。根据这一方法，设计开发出了测量窗太阳得热系数的实验设备并得到了实验数据。通过将实验测得的数据与用WINDOW和THERM软件模拟计算的结果进行对比，两者基本一致，从而验证了所开发的设备用于实际测量工作的可行性和有效性。

【设备组成】

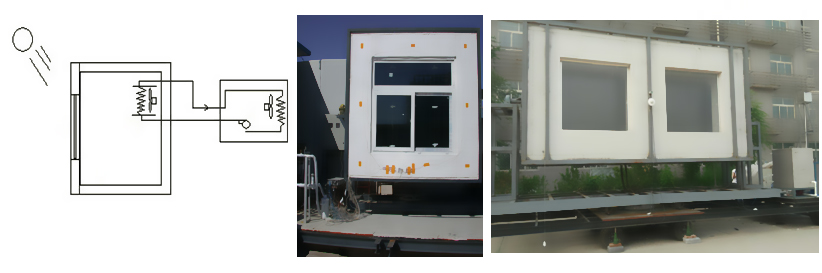

使用标定热箱法测量窗的SHGC时，主要部件可以概括为：热计量箱、水循环及制冷系统、控制系统、数据采集系统。
1. 实验室房间：热计量箱在进行标定时，要求一个稳定、可控的外部环境条件，也就是说，标定工作要在室内完成。同时为了满足测量窗太阳得热系数时装置要暴露于室外的要求，实验室是可以移动的。
2. 热计量箱：热计量箱提供一个可控的热环境（模拟建筑内部的空间），并且收集外来的太阳能。通过热交换装置和水循环系统，保持箱内的环境在要求的状态。热计量箱设计为跟踪式，即可以跟踪太阳从天空经过的位置。
3. 水循环及制冷系统：水循环系统流量的测量采用涡轮流量计。热计量箱内装有风机盘管机组，用于完成箱内空气与循环水的热交换。
4. 控制系统：控制核心部件采用智能调节仪。该调节仪采用模糊PID控制方式，控制过程响应快、稳态精度高。
5. 数据采集系统：所有的测量信号都使用专用数据采集仪进行采集，该仪器可一次性存储50000个数据，并能将数据输出为Excel表格，便于数据的后期处理。

【技术参数】

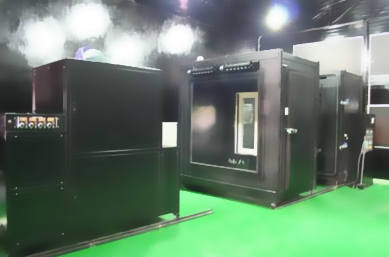

1. 设备光源分自然光源和人造光源两种形式。

2. 数据采集与处理系统
建筑热工性能现场检测系统（RGJC）的运行环境是：在中文Windows 98; Windows2K; Windows-XP下运行。其用户界面美观大方，操作简单——Windows系统的标准对话框。包括：外部设备环境检测，数据库处理，系数设定，采样设置，读数据入库，数据库管理，数据管理及打印；使用者可根据当前工程进度，选择所需的操作：被检测工程基本数据的读入、进行检测、数据的保存、整理和文件打印等功能。
3. 测试精度　≤5%
测试窗户尺寸：1.5×1.5m
测试时间：每天11时至13时（自然光源）
测试周期：每个试件2~3天（依当地太阳日照情况定）
工作环境: 温度：-20℃ ~ +60℃ 相对湿度小于90%
系统安装条件：装置需承载重1000kg
安装平台尺寸：长50×宽30 m

【产品特点】

1.测试支架及计量房屋皆为组合式结构，现场装卸简单。

2.系统按室外观测仪器标准设计，具有防风，防水，抗腐蚀，耐高低温的特点，采用自然光源的设备一般装在空旷无遮阳的楼顶或空旷无遮阳的地面平台上，测控系统可远程接入试验室，采用人工光源设备可直接安装在试验室。

3.系统安装场地20×50m
