可再生能源系列检测设备

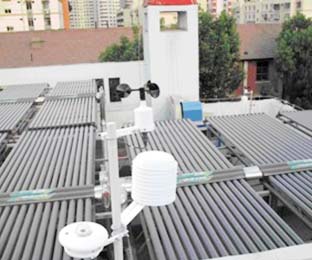

可再生能源建筑应用测评系统

对安装太阳能热水系统的建筑进行能效测评,输出环境效益评价、集热系统效率、日有得热量曲线等,依据现场测试数据(符合太阳热水系统性能评定规范),可以有效保证热水工程的设计指标及施工质量验收标准。

【测评项目范围】

1. 太阳能热水系统

2. 太阳能供热采暖系统

3. 太阳能供热制冷系统

4. 太阳能光伏系统

二、地源热泵系统测评标准

【执行标准】

GB18708-2002 家用太阳热水系统热性能实验方法

GB-T19141-2003 家用太阳热水系统技术条件

GB/T20095-2006 太阳热水系统性能评定规范

【测试目的】

对安装太阳能热水系统的建筑进行能效测评,输出环境效益评价、集热系统效率、日有得热量曲线等,依据现场测试数据(符合太阳热水系统性能评定规范),可以有效保证热水工程的设计指标及施工质量验收标准。

【评测内容】

贮热水箱热损系数

太阳能保证率

常规能源替代量(吨标准煤)

系统常规热源耗能量

集热系统得热量

集热系统效率

采暖房间室内温度

热泵机组制热

制冷性能系数

室内温湿度

项目费效比

环境效益评价

项目示范推广性评价

经济效益评价

【运行环境】

环境温度:-40℃~60

相对湿度:≤90%

工作电源:220V(±10%),50Hz(±2%)

测试环境温度:8℃≤ta39℃;

测试环境风速:不大于4m/s

太阳辐照量:至少应有4天试验结果具有的太阳辐照量分布在下列四段:

J1<8MJ/

8MJ/㎡≤J213MJ/

13MJ/㎡≤J318MJ/

18MJ/㎡≤J4

【测试方法】

测试项目测试项目

测试时间与环境

所需要测试数据

太阳辐照量

测试起止时间达到测试结束时间

与太阳集热器同一倾角斜面上的太阳辐照量应大于等于17MJ/m2

周围空气速率测量

分别测量太阳集热器和贮水箱周围的空气流速

环境空气的平均流速4m/s

环境温度度测量

分别测量太阳集热器周围的环境温度

环境温度8Ta39

试验水量测量

试验结束时水箱内的水在冷水进水状态下的水量

集热系统流量

试验水温测量

贮水箱的接口位置,在贮水箱内水面的最上部和最下部位置的接口处分别设置一测量贮水箱上下部水温的测温装置

集热系统进口温度

集热系统出口温度

集热系统得热量

测试起止时间达到测试所需要的太阳辐射量为止;

集热系统进口温度、集热系统出口温度、集热系统流量、环境温度、环境空气流速、测试时间。

系统常规热源耗能量

测试起止时间达到测试所需要的太阳辐射量为止;

辅助热源加热量、环境温度、环境空气流速、测试时间

贮热水箱热损系数

选取一天,测试起止时间为晚上8点开始,且开始时贮热水箱水温不得低于40℃与水箱所处环境温度差不小于20℃,第二天早上6点结束,共计10个小时

开始时贮热水箱内水温度、结束时贮热水箱内水温度、贮热水箱容水量、贮热水箱附近环境温度、测试时间

集热系统效率

测试起止时间达到测试所需要的太阳辐射量为止;

太阳能集热器采光面积、太阳辐照量、集热系统进口温度、集热系统出口温度、集热系统流量、环境温度、环境空气流速、测试时间。

太阳能保证率

测试起止时间达到测试所需要的太阳辐射量为止。

太阳能集热器采光面积、太阳辐照量、集热系统进口温度、集热系统出口温度、集热系统流量、环境温度、环境空气流速、辅助热源加热量、测试时间。

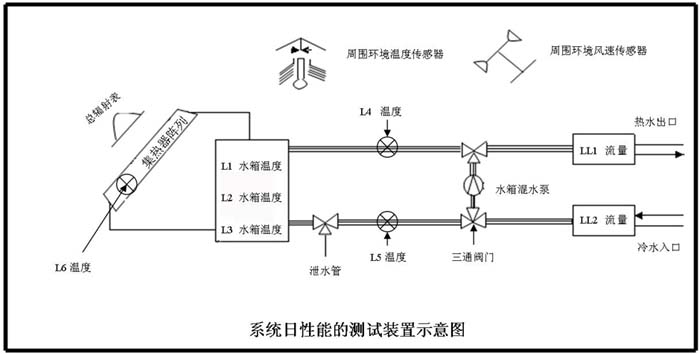

【测试示意图】


××示范项目的测评内容

序号

大类

子项目

具体内容

1

系统检查

1、检查系统的外观质量;

2、检查系统的关键部件;

3、检查系统的安全性能。

2

实施量检查

检查太阳能光热系统的运行方式、集热器类型、集热面积、储水箱容量、辅助热源类型、辅助热源容量、循环管路类型、控制系统、辅助材料(保温材料、阀门、仪器仪表)等

3

运行情况检查

1、检查系统的运行调试记录;

2、检查系统实际工作状态下的控制系统动作、各种仪表的显示。

4

系统

性能

检测

集热系统得热量

5

系统常规热源耗能量

6

贮热水箱热损系数

7

集热系统效率

8

太阳能保证率

9

能效

评估

全年加权太阳能保证率

10

全年加权常规能源替代量

11

环境效益

1、 二氧化碳减排量(吨/年);

2、 二氧化硫减排量(吨/年)。

12

经济效益

1、 年节约费用(元/年);

2、 静态投资回收年限。

13

示范推广性评价
