可再生能源系列检测设备

THL-2S太阳能热水器检测系统

THL-2S太阳能热水器检测系统是满足国标GB18708,GB/T19141,GB/T20095-2006要求的一款专业检测太阳能热水工程的仪器设备。该系统即能保证热水工程的设计要求及施工质量验收标准,同时又能长期工作于热水工程中,对整个热水系统进行在线检测,实时对太阳能热水器的热性能进行数据采集,诊断和报警等。

【产品概述】

THL-2S太阳能热水器检测系统是满足国标GB18708GB/T19141GB/T20095-2006要求的一款专业检测太阳能热水工程的仪器设备。该系统即能保证热水工程的设计要求及施工质量验收标准,同时又能长期工作于热水工程中,对整个热水系统进行在线检测,实时对太阳能热水器的热性能进行数据采集,诊断和报警等。

【执行标准】

GB18708、GB/T19141、GB/T20095-2006

【配置及参数】

序号


名称

数量

参数

1

XSR70B巡检仪

1台

320X234分辨率;数字显示画面;模拟信号输入;报警输出;电源条件:220V/AC;通讯接口:RS232RS485;

2

总辐射表

2个

光谱范围:300-3000nm;信号范围:0-200W/M*M;输出信号:0-20mV;

灵敏度:7-14mV/(W*M2)

3

风速传感器

1个

启动风速:0.2m/s; 量程:0-32.4m/s;        供电电压:9V-24VDC; 输出信号:0.4-2V/4-20mA;

4

水流量传感器

2个

工作电压:12VDC/24VDC: 工作电流:<10mA; 输出信号:4-20mA;精确度:测量精度:<0.5%

5

功率传感器

1个

有效电压:100-500V:有效电流:1-10A; 额定输出:4-20mA;电源电压:12-24VDC; 电源电流:<100mA;精度:<0.5%FS

6

湿度传感器

1个

测量范围:0-100%;测量精度:3%RH;   供电:3.3V;输出:0-2.5V.

7

温度传感器

6个

测量范围:-70-500℃ ;分辨率:0.1℃

8

传感器支架

1套

支腿:1MX 3支杆:1.5MX 1

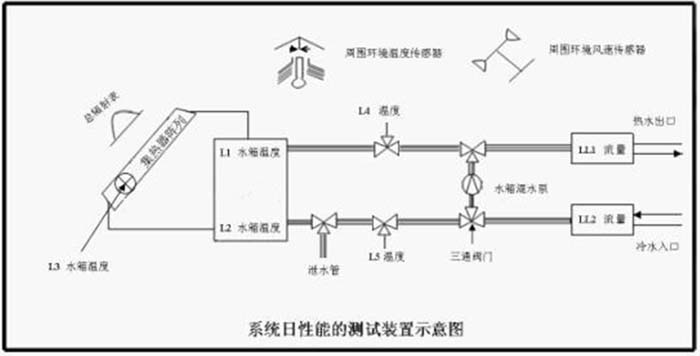

【系统测试示意图】


【产品特点】

1. 系统采用PT1000作为感温元件,阻值范围大,稳定性好。

2. 系统所有传感器都采用原始的模拟信号,误差小。

3. 系统所有部件体积小,重量轻,方便运输和安装。

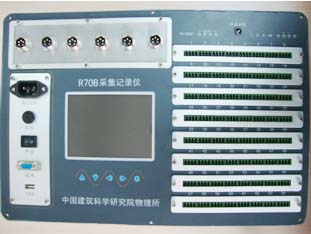

4.  XSR70B高精度巡检记录仪由真彩TFT液晶屏、按键、ARM微处理器为核心的主板、主电源、外供传感器电源等构成。

5.  XSR70B高精度巡检记录仪有8个数据采集板和大容量FLASH,可同时扩展64通道采集数据。因此它具有采集数据广,存储数据多等特点。

6.  XSR70B高精度巡检记录仪还有具有2级报警功能,同时具有数据通讯和USB数据转存功能。

7.  XSR70B高精度巡检记录仪各个通道独立设定数字滤波时间常数,提高显示稳定值。且各个通道独立设定零点和满度修正,提高了系统的测量精度。
