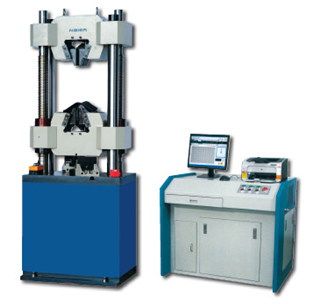

WAW系列微机控制电液伺服万能试验机
广泛应用于建筑建工、冶金、航空航天、机械制造等行业的材料检验分析，是科研院所、大专院校、工矿企业、技术监督、商检仲裁等部门的理想检测设备。
【产品概述】
广泛应用于建筑建工、冶金、航空航天、机械制造等行业的材料检验分析，是科研院所、大专院校、工矿企业、技术监督、商检仲裁等部门的理想检测设备。
【执行标准】
GB2611-2007《试验机通用技术要求》
JJG139-1999《拉力、压力和万能试验机检定规程》
GB/T 16826-2008 《电液伺服万能试验机》
GB/T 228.1-2010《金属材料 拉伸试验部分 室温试验方法》
【技术参数】
|
产品型号 |
WAW-300 |
WAW-600 |
WAW-1000 |
|
|
试验力（kN） |
300 |
600 |
1000 |
|
|
试验力 测量范围 |
6KN-300kN |
12KN-600kN |
20KN-1000kN |
|
|
试验力、示值精度 |
±1% |
|||
|
位移测量分辨力 |
0.01mm |
|||
|
变形测量精度 |
±0.5% |
|||
|
恒力、恒变形、恒位移控制范围 |
0.4%~100%FS |
|||
|
恒力、恒变形、恒位移控制精度 |
设定值<10%FS时,设定值的±1.0%以内;设定值≥10%FS时,设定值的±0.5%以内 |
|||
|
拉伸空间 |
550mm |
550mm |
600mm |
|
|
压缩空间 |
500mm |
500mm |
550mm |
|
|
夹紧方式 |
液压夹紧 |
|||
|
圆试样夹持直径 |
φ6-φ26mm |
φ13-φ40mm |
φ13-φ40mm |
|
|
扁试样夹持厚度 |
0-15mm |
0-30mm |
0-30mm |
|
|
弯曲试验支滚间距 |
400 mm |
|||
|
支点直径 |
30mm |
|||
|
活塞行程 |
200mm |
|||
|
外形尺寸 |
主机 |
730×560×1900mm |
750×600×2000mm |
900×730×2300mm |
|
油源 |
1200×700×900mm |
|||
|
整机重量 |
1800 kg |
2300 kg |
3500kg |
|
【产品特点】
1.主机:采用油缸下置式主机，拉伸空间位于主机的上方，压缩、弯曲、剪切试验空间位于主机下横梁和工作台之间
2.传动系统:下横梁升降采用电机、摆线针轮减速机、链轮、螺母丝杠副传动，实现拉伸、压缩空间的调整。。
3.液压系统: 采用进口高压齿轮泵噪音低、压力平稳；动力系统与操作台一体化设计，便于操作，节省实验空间；表面经喷塑处理，外形美观。
