1. 检测平台尺寸（含活门框架）：长×宽×高（mm）=6600×5000×3810；

3. 微压计量程：1500Pa--2000 Pa

4. 流量测定精度：0.5%～1%

5. 操作方式：计算机操作

6. 试样数量：1 路

7. 试样安装方式：固定安装架

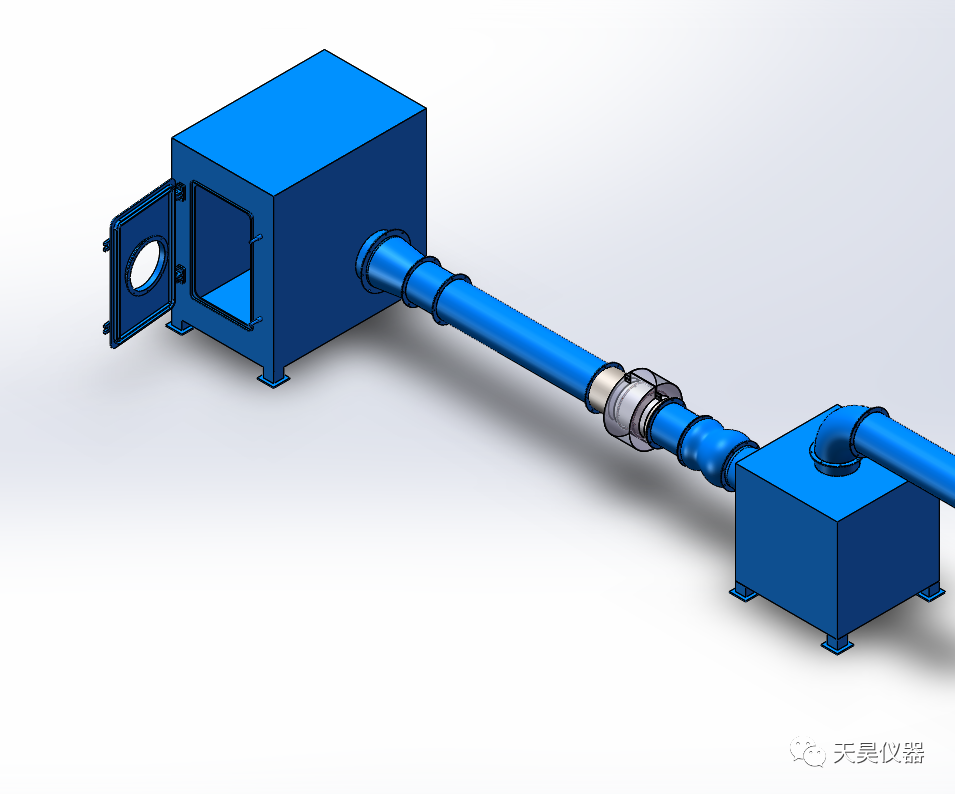

本试验机主要由活门框、多种管路、风机、变频器、微压计、气压表、温湿度表。可用于检测多种不同规格类型的密闭类防护设备，检测过程安全合理，操作方便，风机和变频器加电脑PID智能控制，输送稳定，采用高精度微压传感器，确保试验精度。智能超压保护，保证实验过程的安全性。

结构原理及测试流程

1.结构：

测试系统的仪器设备由：微压计、气压表、温湿度表组成。通过检测平台为通风性能试验装置，满足当量直径￠1000毫米以下活门、阀门风量、风阻检测的需要。

2.原理：测试方法采用微压计法

安装测试件门扇并锁紧，将测试系统连接好，关上活门并塞紧，打开风机，先测试进风数据，然后在测试排风数据。测压仪器通过全压环和静压环分别测的全压和静压两值取差值即为动压，由动压得到风管中气体流速，由全压得到活门阻力，进而得到与通风量相对应的通风阻力。

3.测试过程：

（1）将风管固定到被测试件；

（2）确认正确安装相应管路，并根据进排风法管更改设备，对风机口进行保护；

（3）测试前风机从小到大进行变频调速8次，对测压环动压进行比对，达到试验偏差范围以内；

（4）点击测试系统操作箱触摸屏上开始按钮（进风法与排风法接法需要切换），风机启动，开始进行测试；

（5）根据软件计算结果进行判断。
