建筑幕墙门窗系列检测设备

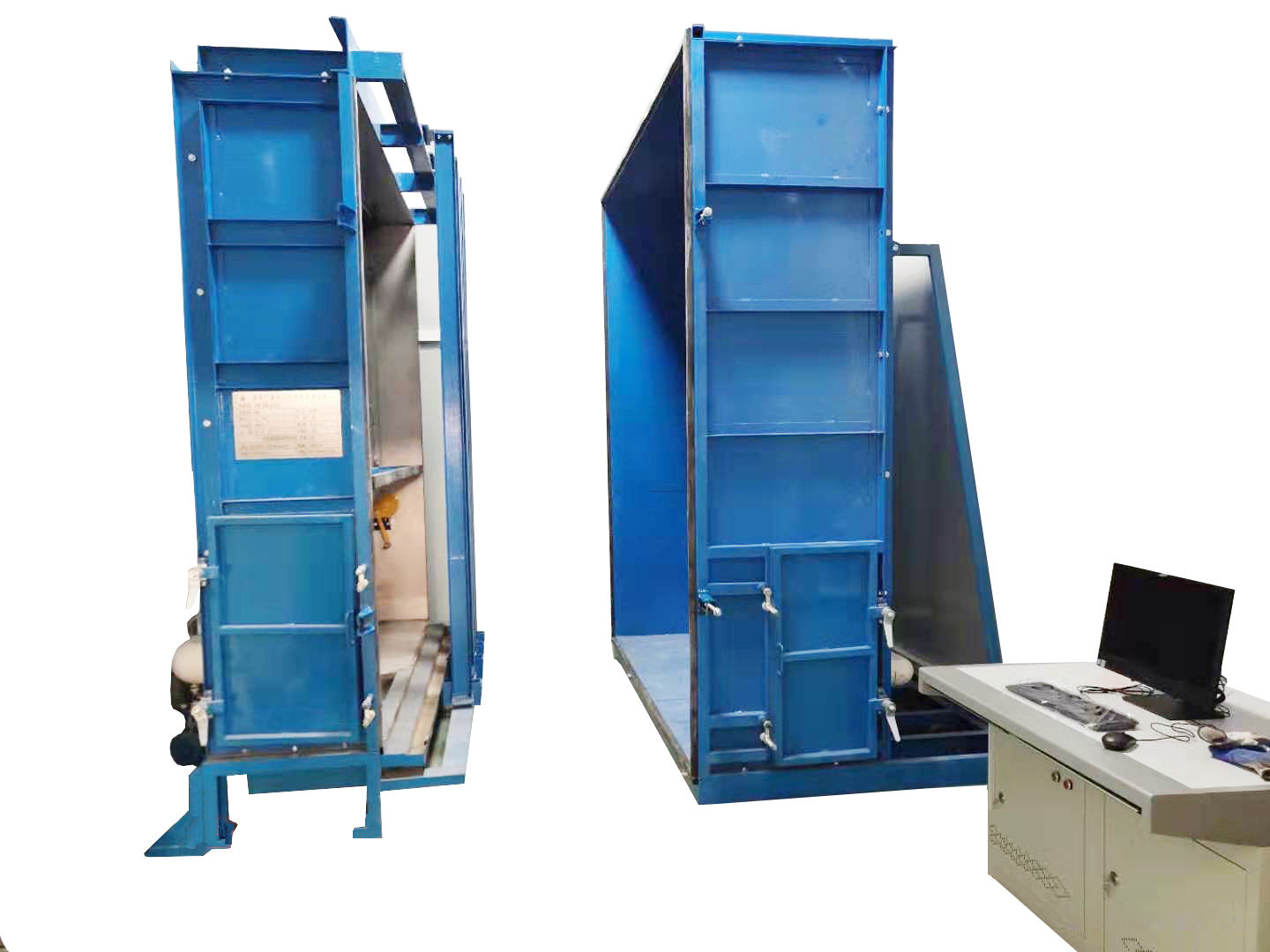

MCD建筑门窗动风压性能检测设备

国家建筑工程质量监督检验中心依靠雄厚的技术力量和多年的检测经验,在吸收日本、美国及德国等国家先进技术的基础上,结合我国具体情况,开发出符合国情的系列建筑门窗动风压性能检测设备,对建筑门窗进行气密性能、水密性能、抗压变形性能进行检测,完全符合国标对检测设备的要求。

【产品概述】

国家建筑工程质量监督检验中心依靠雄厚的技术力量和多年的检测经验,在吸收日本、美国及德国等国家先进技术的基础上,结合我国具体情况,开发出符合国情的系列建筑门窗动风压性能检测设备,对建筑门窗进行气密性能、水密性能、抗压变形性能进行检测,完全符合国标对检测设备的要求。

【执行标准】

GB/T 7106-2008 《建筑外门窗气密、水密、抗风压性能分级及检测方法 》



【技术参数】

可测试件规格:在最大尺寸限度下均可测。洞口尺寸灵活可调,同时采用特殊的侧板加固装置,使其有足够的刚度和良好的密封性。

抗 风 压 性 能

静压差:≥±5000Pa

位移量:0~80mm

静压差:≤2%

位移量:≤±0.1mm(优于国标要求)

气 密

空气流量:0~300m3/h

空气流量:≤3%

静压差:≤2%

水 密

稳定加压

淋水量:2 L/m2·min

静压差:≥700 Pa

淋水量:2L/m2·min

静压差:≤2%

波动加压

淋水量:2~3L/m2·min

周期:≥3s

淋水量:3L/m2·min) 周期:2s~6s

波动压力:≤2% 周期:3s~5s

电源供电

三相五线制 AC380V  15kW

水源要求:上、下水

【型号规格】

型号

可测试件最大尺寸(m

设备静压箱尺寸(m

风机尺寸(m

房间最小尺寸(m

MCD2424

2.4×2.4

2.7×宽1.4×高3

2.5×2.5×2

5×4×3.5

MCD3030

3.0×3.0

3.5×宽1.4×高3.6

2.5×2.5×2

6×4×4

MCD3535

3.5×3.5

4×宽1.4×高4.1

2.5×2.5×2

7×4×4.5

MCD3550

5.0×3.5

5.5×宽1.4×高4.1

2.5×2.5×2

8.5×4×4.5

备注:

1. 以上各型号均有手动控制、智能控制、手动智能双控制、液压控制四种配置。

2. 房间尺寸为最小尺寸,不包括控制室及风机房。


【产品特点】

1.      最大压力控制范围不小于±7000Pa

2.      采用了美国进口喷头及600mm超厚的箱体设计,保证了喷头与试件间的距离,保证在试件外表面形成一个连续稳定均匀的水幕,并配有移动喷头,检测时可做小于500mm凹凸的异形窗。

3.      箱体结构采用大号加厚槽钢,保证了箱体良好的抗压性,并在箱体的侧面设计了一个独特的气密检测专用门,确保气密检测的准确可靠;箱体内衬不锈钢钢板,水箱完全采用不锈钢制作,具备良好的防腐防锈性能。

4.        设备经过减震处理,实验室只需配备给排水管道及动力电即可开展工作,无需做设备地基处理。可根据试验室情况设计设备的管道走向。

自动控制功能的设备具备以下优点

1.      由计算机自动控制调节系统的静压和波动压,并实时进行数据采集、实时存储,掉电后数据不会丢失;

2.      电力消耗随压力需要而变化,自带水箱循环用水,设备总体节能环保;

3.      先进的数据处理系统,能自动对测试结果进行分析处理,并及时准确的输出检测报告;

4.      报告和原始记录采用Microsoft Word进行处理,用户可自行修改制作其格式,软件内附国家建筑工程质量监督检验中心的报告格式供用户参照;

5.      测控专用软件由资深检测人员采用Windows95/98/2K/XP平台、VB/VC混合编程,方便灵活的人机对话界面控制全部检测过程;

6.      开放式Access数据库管理,具有很强的兼容性,可与任何管理软件接口实现无缝连接;
