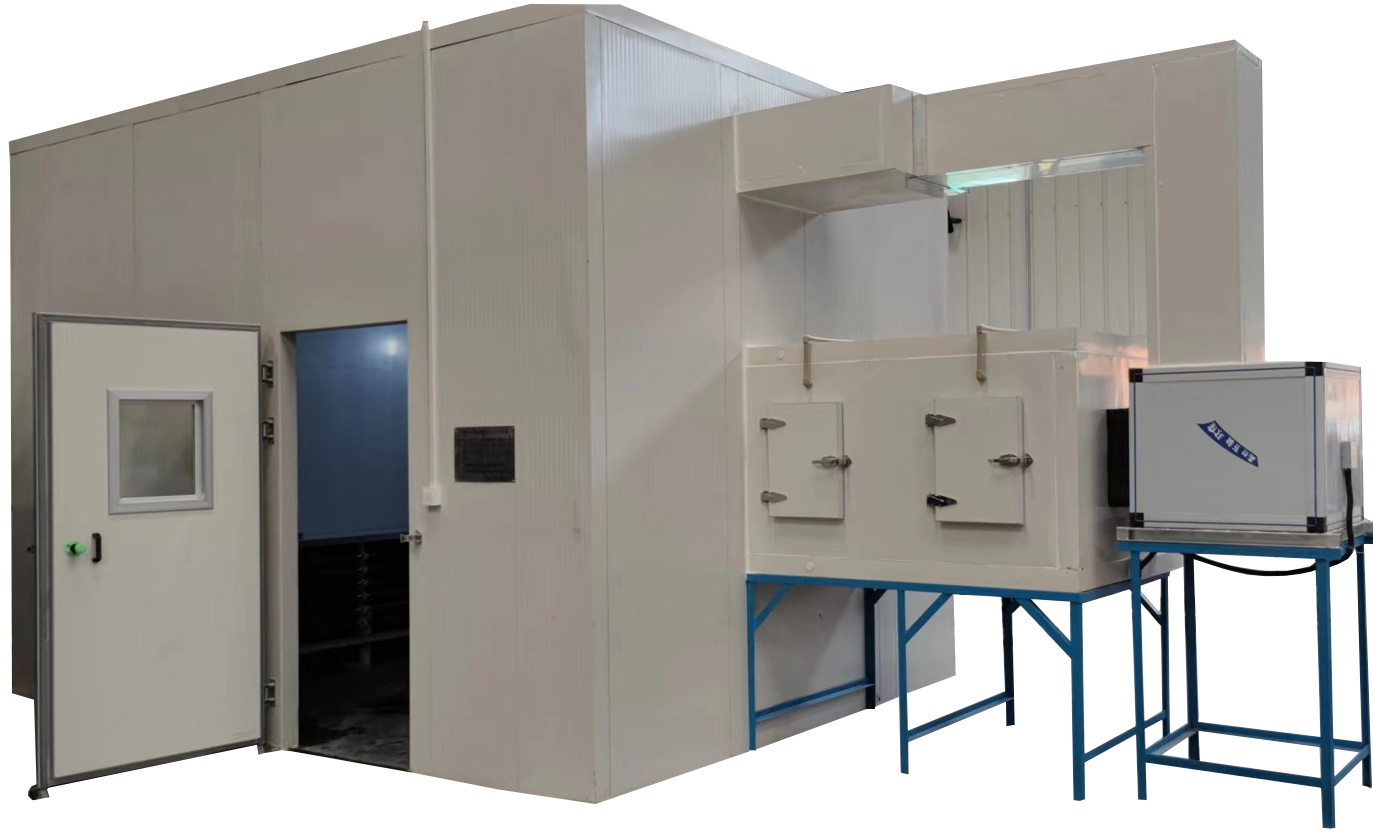

风机盘管热工性能试验室
本试验室是风机盘管机组的热工性能试验室，可以准确测定风机盘管机组冷量，热量、风量技术数据。同时还可以用于其他标准工况相关试验及扩展试验，为客户提供了一套完整的试验手段，满足产品抽检及产品开发（匹配）使用。
本试验室由一间工况室组合而成，满足风机盘管空调器试验室环境气候工况需要。室内设有风量
【产品概述】
本试验室是风机盘管机组的热工性能试验室，可以准确测定风机盘管机组冷量，热量、风量技术数据。同时还可以用于其他标准工况相关试验及扩展试验，为客户提供了一套完整的试验手段，满足产品抽检及产品开发（匹配）使用。
本试验室由一间工况室组合而成，满足风机盘管空调器试验室环境气候工况需要。室内设有风量
【执行标准】
GB/T19232-2019《风机盘管机组》
【测试项目】
1. 风量试验 2. 功率
3. 供冷量试验 4. 供热量试验
【技术参数】
1. 测试方法：空气侧焓差法、水侧流量计法。
2. 风量测试范围：300~2400m3/h
3. 供冷量、供热量测试范围（在上述风量范围内）：
供冷量1800~12600W；供热量2700~20000W；
4. 控制环境温、湿度范围
|
水温 范围 |
制冷工况 |
进水温度 ℃ |
6.0~9.0±0.3 |
|
制热工况 |
进水温度 ℃ |
60.0±0.3 |
|
|
空气 温度 |
制冷工况 |
进风干球温度 ℃ |
25.0~29.0±0.5 |
|
进风湿球温度 ℃ |
17.0~21.0±0.3 |
||
|
制热工况 |
进风干球温度 ℃ |
21.0±0.5 |
|
|
设备出口余压调节范围 Pa |
0~100±2.0 |
||
5. 适用被试机规格
1) 试验机种：风机盘管机组；
2) 体 积：机体小于 宽2200×长1000×高1500 mm；
3) 被测机电源：AC220V 2kW。
【结构与配置】
1. 室内占地：长10×宽8×高5 m；
2. 地面：室内为水平坚实地面，负荷能力大于0.3T/m2；
3. 围护结构材料：100mm厚聚苯彩钢板 围护结构门：1扇；
4. 电源：AC380V 80kW；
5. 围护结构照明： 荧光灯 40W×4（AC220V）；
6. 供水：清洁自来水至试验室，试验室要求有地漏。
